思锐 锻造国产脚架优秀品质

    思锐三脚架的生产过程中，一改以往三脚架固有的铸造工艺，而率先使用锻造工艺，锻造工艺相较铸造具备较高的物理特性，同时，也意味着较高的制造成本。

锻造工艺特点：强度更强、重量更轻

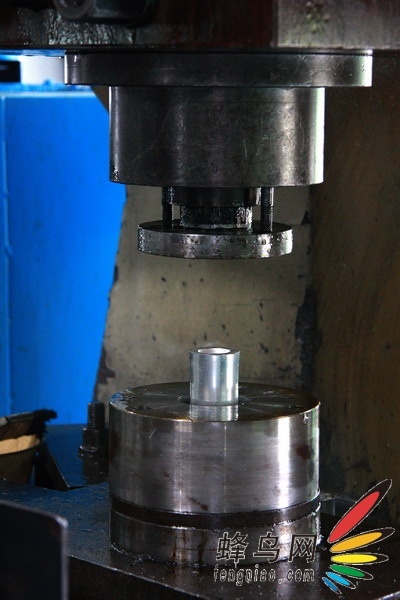

思锐三脚架承重台采用了锻造工艺制造

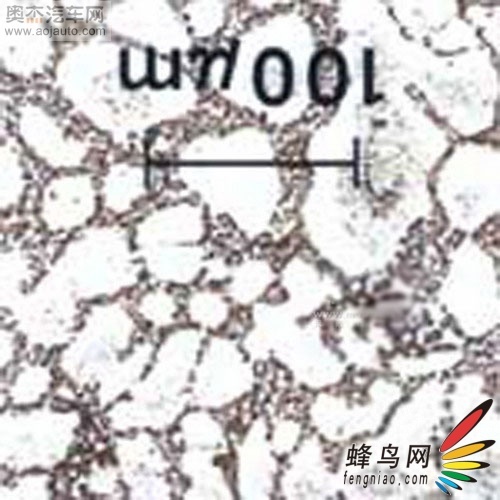

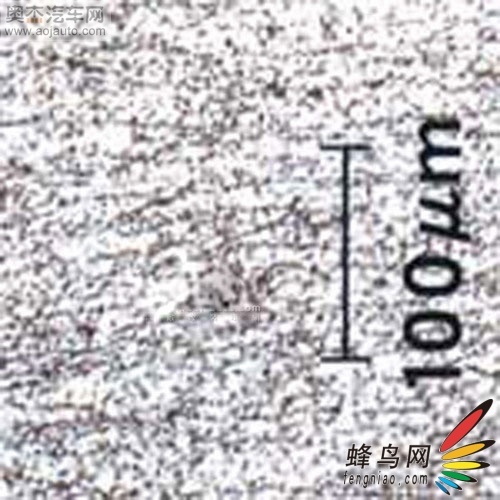

    金属经过锻造加工后能改善其组织结构和力学性能。金属组织经过锻造加工变形后，由于金属的变形和再结晶，使原来的粗大枝晶和柱状晶粒变为晶粒较细、大 小均匀的等轴再结晶组织，使钢铝材内部原有的偏析、疏松、气孔、夹渣等压实和焊合，其组织变得更加紧密，提高了金属的塑性和力学性能。

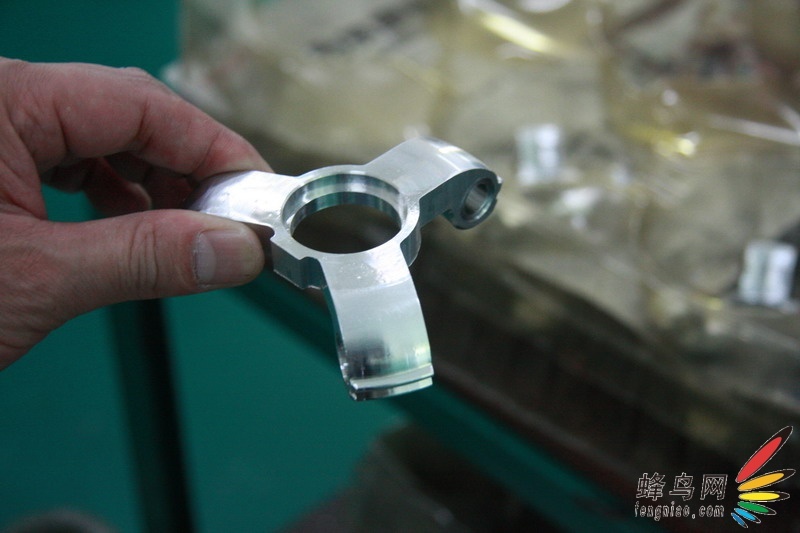

肉眼即可判断锻造和铸造的区别（图中左为锻造，右为铸造）

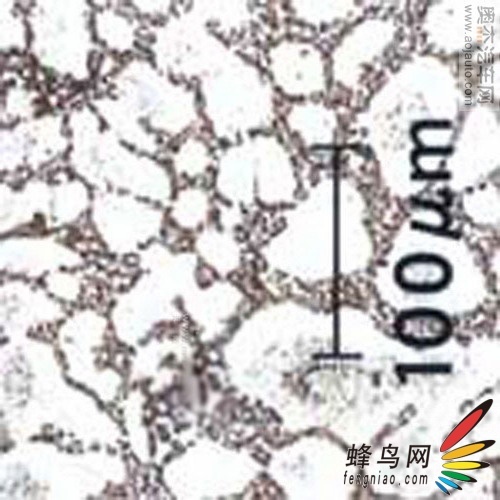

    铸件的力学性能远远低于同材质的锻件力学性能。此外，锻造加工能保证金属纤维组织的连续性， 使锻件的纤维组织与锻件外形保持一致，金属流线完整，可保证零件具有良好的力学性能与长的使用寿命，采用锻造工艺生产的锻件的力学性能，都是铸件所无法比拟的。

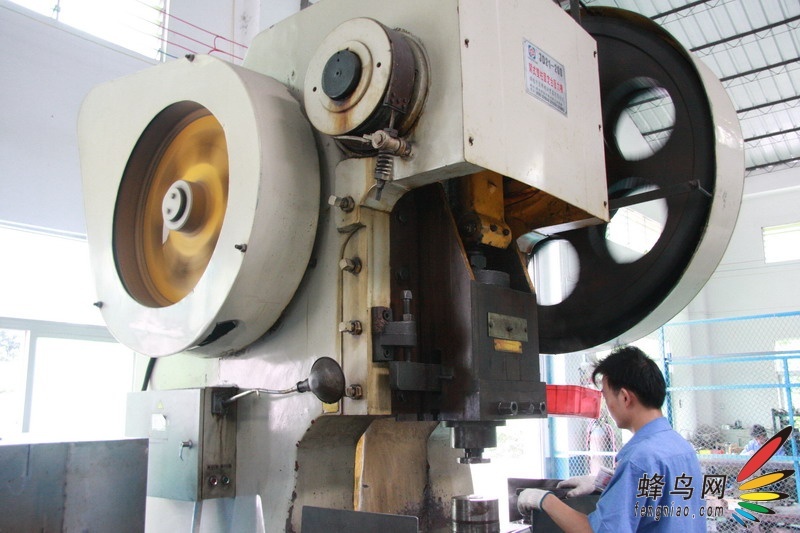

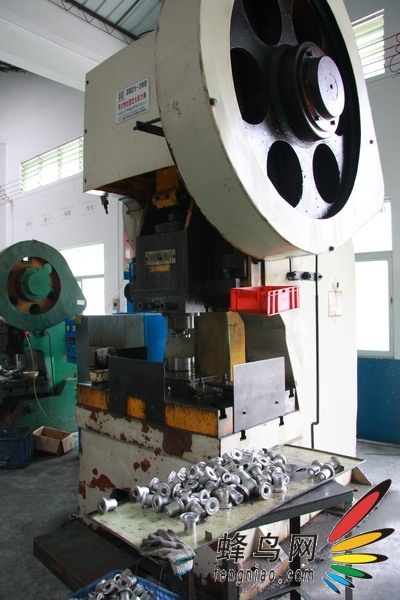

铝制品锻造车床

    因为使用了锻造工艺进行三脚架关键部件的加工，使得思锐三脚架较普通的三脚架具备更高的强度，也使得思锐可以将三脚架制造的更为轻薄。

    思锐三脚架在保证了“芯”的质量同时，在“表面”上也做足了功夫，为了防止像某些知名的日系品牌三脚架，动不动的掉漆的现象发生，思锐采用了表面铝阳极氧化工艺处理，使得思锐三脚架不会出现表面掉漆的现象，同时也在耐腐蚀，抗氧化，绝缘等方面有更好的表现。

表面铝阳极氧化处理工艺特点：

    阳极氧化膜具有较高的硬度和耐磨性、极强的附着能力，能够避免喷漆表面处理的容易掉漆的缺陷；以铝或铝合金制品为阳极置于电解质溶液中, 利用电解作用, 使其表面形成氧化铝薄膜的过程, 称为铝及铝合金的阳极氧化处理。

表面铝阳极氧化处理工艺

铝阳极氧化的原理：

    当电流通过时, 将发生以下的反应： 在阴极上, 按下列反应放出 H2：2H + +2e → H2 在阳极上, 4OH – 4e→ 2H2O + O2, 析出的氧不仅是分子态的氧 (O2), 还包括原子氧(O), 以及离子氧(O-2), 通常在反应中以分子氧表示。

    作为阳极的铝被其上析出的氧所氧化, 形成无水的12O3膜： 4A1 + 3O2 = 2A12O3 + 3351J 应指出, 生成的氧并不是全部与铝作用, 一部分以气态的形式析出。阳极氧化的种类阳极氧化早就在工业上得到广泛应用。

阳极氧化膜的结构：

    阳极氧化膜由两层组成, 多孔的厚的外层是在具有介电性质的致密的内层上成长起来的, 后者称为阻挡层(亦称活性层)。 (1) 阻挡层 阻挡层是由无水的A12O3所组成, 薄而致密, 具有高的硬度和阻止电流通过的作用。(2) 多孔的外层 氧化膜多孔的外层主要是由非晶型的A12O3及少量 的r-A12O3.H2O还含有电解液的阴离子。

阳极氧化膜的特点：

    氧化膜的绝大部分具备优良特性,如抗蚀、耐磨、吸附、绝缘等性能都是由多孔外层的厚度及孔隙率所决定的,然而 这两者却与阳极氧化条件密切相关, 因此可通过改变阳极化条件来获得满足不同使用要求的膜层。膜厚是阳极氧化制品一个很主要的性能指针, 其值的大小直接影响着膜层耐蚀、耐磨、绝缘及化学着色能力。

    在常规的阳极氧化过程中, 膜层随着时间的增加而增厚。在达到最大厚度之后, 则随着处理时间的延长而逐渐变薄, 有些合金如A1-Mg、A1-Mg-Zn合金表现得特别明显。因此, 氧化的时间一般控制在达最大膜厚时间之内。

    阳极氧化膜的性质与应用：阳极氧化膜具有较高的硬度和耐磨性、极强的附着能力、较强的吸附能力、良好的抗蚀性和电绝缘性及高的热绝缘性。
